Katalógus oldal: KS-1271
5 tengelyes szorító AVM-125Az ATORN-AVM 125 egy kézi, mechanikusan működtetett, erőátvitel nélküli alkatrészbefogó valamennyi szokványos szerszámanyagból készült munkadarab befogásához.
5 tengelyes befogószerkezetként van kialakítva, egy fix és egy mozgatható pofával.
A rögzített pofa egy feszítőcsavar segítségével állítható és rögzíthető, ezért ideális hozzáférhetőséget és rugalmas alkalmazási lehetőségeket kínál.
Ezek a jellemzők lehetővé teszik a gépi pontosság pontos átvitelét a munkadarabra.
- kézi munkadarab-befogó 5 tengelyes megmunkáláshoz
- nagy befogási tartomány 195 mm-ig a különböző méretű és geometriájú munkadarabok megmunkálásához
- nagy pontosságú átvitel a gépről a munkadarabra
- jó hozzáférhetőség (alacsony zavaró kontúr)
- könnyen kezelhető és könnyen tisztítható
- csapágyazott orsó a szorítóerő előállításához
- Nagy szorítóerő (40kN 100Nm-es meghúzási nyomaték mellett)
- központi rögzítőcsavar a rögzített alappofa szabad pozícionálásához az alapsínen
- Méretskálával ellátott alaptest a rögzített alappofa beállításához és előzetes pozicionálásához
- gyors befogási tartománybeállítás a gyorsváltó pofarendszernek köszönhetően csökkenti a felszerelési időt
5 tengelyes szorító AVM-125
- Szállítás befogópofák nélkül
Katalógus oldal: KS-1269
TCA70 5 tengelyes befogórendszer tartozékaiBefogóadapter
- a következőkhöz alkalmas: TCA70-M
- nyitási szélesség csökkentése 9 mm-től
- betétedzésű acélból (barnított)
Katalógus oldal: KS-1268

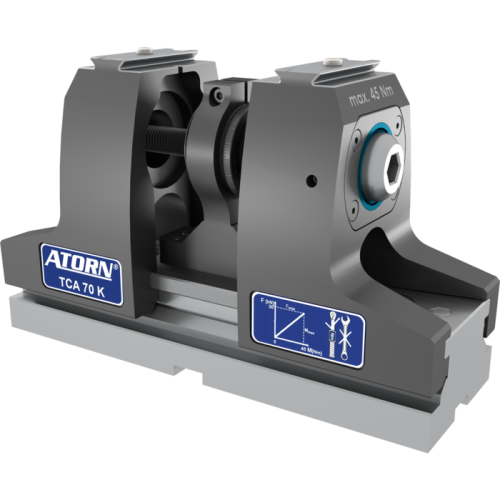

TCA70 5 tengelyes befogórendszerAz 5 oldalas megmunkáláshoz használt központi befogó. A kivitelnek és a központi teleszkópos orsónak köszönhetően a zavarkontúrok nem függnek a nyitási szélességtől. A felhasználó garantáltan hozzáférhet minden oldalhoz. Az alapfelszereltségként elérhető pofagyorscserélő rendszer csökkenti a szerelési időt és növeli a rugalmasságot.
- optimális választás 5 tengelyes megmunkáló központokon való alkalmazásra
- hagyományos befogatásra és megfogásra is lehetőség van
- teleszkópos orsó, a zavarkontúr változatlan marad
- központosított, egyszerű programozás, nullponteltolás nélkül
- az anyag ráhagyásának felosztása szimmetrikus
- ismétlési pontosság: 0,01 mm
- központozási pontosság: 0,02 mm
- a munkadarabhoz való hozzáférés nem függ a nyitási szélességtől
- szimmetrikus kivitel = a munkadarab középpontos és párhuzamos marad
- a munkadarab felfekvési magassága: 192 mm
- pofagyorscserélő rendszer, szerszámot nem igénylő pofacsere gyorszárral
- Használható pofák: min. / max. nyitási szélességhez, egy pár pofával
- a karbantartást nem igénylő orsó állandó befogóerőt biztosít
- alapfelszereltségként rögzítőfuratokkal nullapontos befogórendszerhez, beállított érték: 200 mm
- rögzítés a gépasztalon pótlólag átmenő csavarokkal/illesztőcsavarokkal
- 50 / 63 mm mm-es rácsozatban vagy szorítókaromban érhető el
- beépített skálagyűrű a központi pozíció finombeállításához
- befogóerő: 30 kN, 45 Nm lineáris nyomatéknál
- kezelés nyomatékkulccsal
- Szállítási terjedelem
1 ATORN TCA70, pofák nélkül
1 tartólemez szállításhoz
1 kézi hajtókar az előzetes beállításhoz
A befogópofákat, kérjük, külön rendelje meg
Katalógus oldal: KS-1268

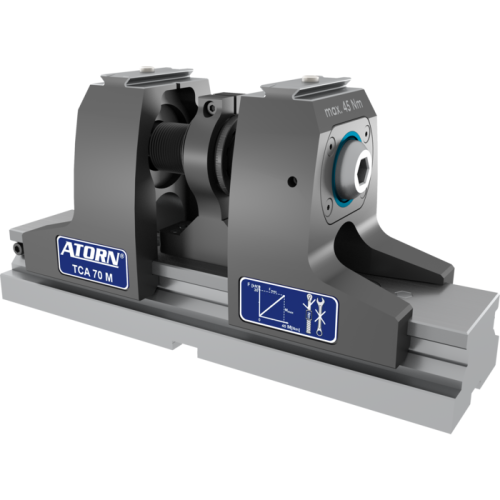

TCA70 5 tengelyes befogórendszerAz 5 oldalas megmunkáláshoz használt központi befogó. A kivitelnek és a központi teleszkópos orsónak köszönhetően a zavarkontúrok nem függnek a nyitási szélességtől. A felhasználó garantáltan hozzáférhet minden oldalhoz. Az alapfelszereltségként elérhető pofagyorscserélő rendszer csökkenti a szerelési időt és növeli a rugalmasságot.
- optimális választás 5 tengelyes megmunkáló központokon való alkalmazásra
- hagyományos befogatásra és megfogásra is lehetőség van
- teleszkópos orsó, a zavarkontúr változatlan marad
- központosított, egyszerű programozás, nullponteltolás nélkül
- az anyag ráhagyásának felosztása szimmetrikus
- ismétlési pontosság: 0,01 mm
- központozási pontosság: 0,02 mm
- a munkadarabhoz való hozzáférés nem függ a nyitási szélességtől
- szimmetrikus kivitel = a munkadarab középpontos és párhuzamos marad
- a munkadarab felfekvési magassága: 192 mm
- pofagyorscserélő rendszer, szerszámot nem igénylő pofacsere gyorszárral
- Használható pofák: min. / max. nyitási szélességhez, egy pár pofával
- a karbantartást nem igénylő orsó állandó befogóerőt biztosít
- alapfelszereltségként rögzítőfuratokkal nullapontos befogórendszerhez, beállított érték: 200 mm
- rögzítés a gépasztalon pótlólag átmenő csavarokkal/illesztőcsavarokkal
- 50 / 63 mm mm-es rácsozatban vagy szorítókaromban érhető el
- beépített skálagyűrű a központi pozíció finombeállításához
- befogóerő: 30 kN, 45 Nm lineáris nyomatéknál
- kezelés nyomatékkulccsal
- Szállítási terjedelem
1 ATORN TCA70, pofák nélkül
1 tartólemez szállításhoz
1 kézi hajtókar az előzetes beállításhoz
A befogópofákat, kérjük, külön rendelje meg
Katalógus oldal: KS-1268

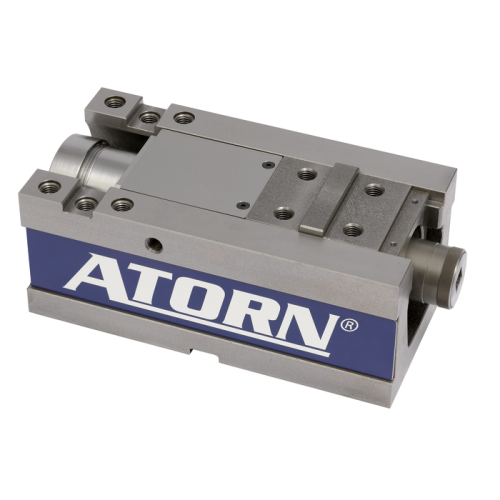

5 tengelyes kompakt satu- GJS 600 gömbgrafitos öntvényből készült test
- edzett és köszörült vezetőpályák
- szorítóerő 40kN, 110Nm-nél
- a nyitási szélesség szabadalmaztatott gyorsbeállítása
- tokozott orsó
- biztos szorítóerők, utánszorító rugóköteg segítségével
- Szállítás hajtókar és nyomatékkulcs nélkül
- a megfelelő nyomatékkulcs cikkszáma 702602 0004 (dugókulcsbetét nélkül használandó)
Alaptest szorítókörmökkel
D (átmérő)
3,15 mm 4 mm
D1 (furat átmérő)
10,0 mm 10,5 mm 11,0 mm 11,5 mm 12,0 mm 20,0 mm 3,0 mm 3,5 mm 4,0 mm 4,5 mm 5,0 mm 5,5 mm 6,0 mm 6,5 mm 7,0 mm 7,5 mm 8,0 mm 8,5 mm 9,0 mm 9,5 mm
L (hossz)
18 mm 25 mm 30 mm
Z (élek száma)
2 db
Felület
AM200 Bevonat nélküli TiAlN
Gyártó
ATORN SARA
